  + + BIOS-Rettung + +

Schlägt der Flash-Vorgang beim PC / Notebook-BIOS oder Firmware-ROM eines SCSI-Controllers, Routers, optischen Laufwerkes, einer Telefonanlage oder ähnlicher Geräte fehl und auch nachfolgende Rettungsversuche führen nicht weiter, endet das Geräteleben abrupt und meist auch viel zu vorzeitig. In solchen Fällen biete ich Ihnen gerne den Service an, für 8,-- EUR pro Chip (zzgl. Porto s. Gebührentabelle der Deutschen Post), wenn mögl., das Flashen Ihres bzw. Ihrer ROMs zu übernehmen.

Ich benötige lediglich den Chip selbst, der nicht ausgelötet sein darf, sowie ein vollständiges Binary, das sich "in einem Rutsch", ohne Veränderungen hinein-flashen lässt. (In den allermeisten Fällen ist es genau die gleiche Datei, die Sie versucht haben, mittels Ihres Gerätehersteller-Tools, zu flashen.) Das Binary können Sie mir per E-Mail zusenden oder auf einem gebräuchlichen Medium gemeinsam mit dem Chip schicken. - Detailabsprache via Kontakt-Seite.

Für die Reprogrammierung setze ich den c't-Flasher ein. Dieser unterstützt die folgenden Chip-Modelle, sowohl in klassischer DIP/DIL-32 Ausführung als auch in kompakten SMD-PLCC-32 Gehäusen, mit Kapazitäten zwischen 32 kBytes und 512 kBytes:

  • AMD Am28F010(A)/20(A), Am29F010/02/40
  • Atmel AT29C512/010A/20/40A, AT49F001/02/40
  • Catalyst (CSI) CAT28F001Bx-T/B, CAT28F010/20
  • Hyundai HY29F002T/B
  • Intel i28F001Bx-T/B, i28F010/20
  • Macronix MX28F1000P (=H.T.M21xxx), MX28F2000P/T, MX29F002(N)T/B/040
  • Mosel-Vitelic F/V29C51002T/B (Boot Block unprotected!)
  • SST PH29EE010/20, PH28SF040, PH39SF010/20
  • ST Microelec. M28F256(A)/512, M28F101, M29F002T/NT/B/040
  • Winbond W29EE011 (=AE29F1008), W29C010/11/20(=AE29F2008)/40, W49F002
Herstellerbezeichnungen sind grundsätzlich in den Chip graviert. Meist sind sie unter einem kleinen Aufkleber, mit Angaben zum BIOS-Hersteller oder der BIOS-Revision versteckt. Den gilt es zu entfernen. Die Chip-Techniken sind, trotz Standardisierungen, sehr spezifisch. Daher ist für den Erfolg der Aktion die Ermittlung des Herstellers sehr relevant.

Intels Firmware-Hub (i82802) und ähnliche Chips (z. B. 49LF002/4) sind nicht JEDEC-kompatibel und können mit dem c't-Flasher nicht programmiert werden. Für LPC-Flash-Bausteine (= Low Pin Count, z. B. 49LF020/040) sowie 3,3-Volt-Typen gilt dies ebenfalls. Letztere lassen sich ggf. beschreiben, wenn sie 5V-tolerant sind.

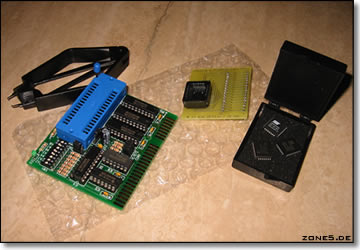

der c't-Flasher
Die Abb. zeigt den c't-Flasher.

Sollten Sie Ersatz benötigen, weil ein Chip-Defekt sehr wahrscheinlich oder der auf dem Board befindliche eingelötet ist, achten Sie bitte darauf das gleiche oder ein vom Board unterstütztes Ersatzmodell zu erwerben. Details erfahren Sie in den Produktdatenblättern der oben angegebenen Hersteller. Ggf. könnte es auch ein Anruf beim / eine Mail an den Board-Hersteller aufklären. Vielleicht hilft ein Blick in die ReadMe-Datei des Flash-Programms ebenso, kompatible Chip-Modelle zu finden. Auch die Latenzzeit, die auf dem Chip steht, sollte übrigens möglichst nicht größer sein, als die des Vorgängers (Angabe, meist in ns, wie "-90", folgt auf die Typenbezeichnung).

Die Chips sind im gutsortierten Elektronik-Fachhandel erhältlich, natürlich auch Online z. B. über Conrad, elpro, Kessler, Reichelt, Segor.

Bei weitergehenden Fragen stehe ich natürlich ebenfalls gerne zur Verfügung.
